Establecer las condiciones del proceso

Si bien están modeladas las dos ramas que representan los dos caminos alternativos que puede seguir la instancia o tarea luego de la actividad de validación, es necesario configurar las condiciones que determinan cuando tomar un camino u otro.

Para realizar esta tarea se deberá seguir los siguientes pasos:

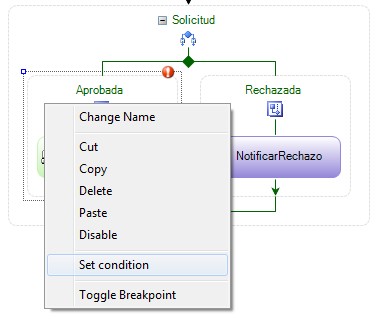

Dentro del contexto de la rama Aprobada seleccionar la opción Set condition del menú tal cual lo muestra la siguiente imagen:

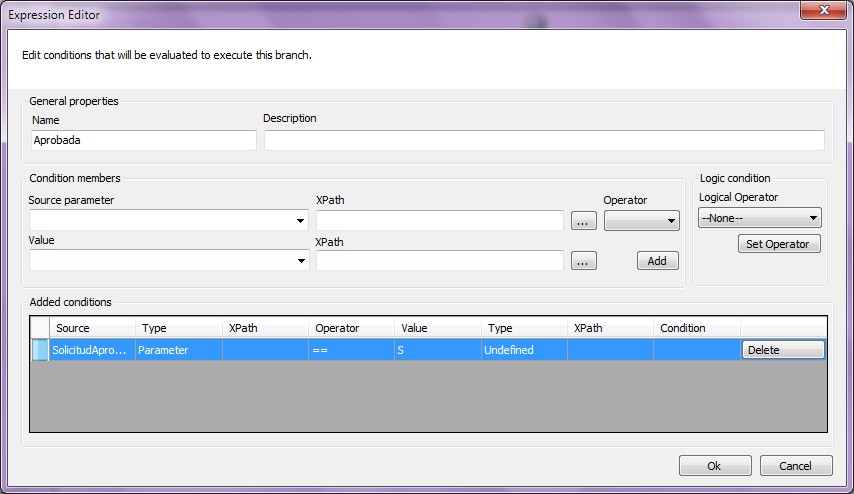

En la pantalla Expression Editor seleccionar en el campo Source parameter la variable SolicitudAprobada, en Operator la opción ==, y en Value el valor S. Luego presionar el botón Add. Por último presionar Ok.

Realizar la misma operación con la rama Rechazada pero con el valor N.

Grabar el proceso.

De esta forma quedan definidas las dos condiciones que rigen la regla de negocio de validación de la solicitud.
